近期，許多產品出現可焊性不良，那么，你有遇到過類似的問題嘛？你是如何評定它們或者解決的呢？下面我們一起來學習一下吧！

    那么PCB的焊接方式都有哪些呢？

     PCB的焊接方式主要包括：

       ① 回流焊

       ② 波峰焊

       ③ 手工焊接

    當焊接溫度升高到焊料熔點以上時，焊料就開始熔化，PCB的表面導體、連接盤或者鍍覆孔的表面等基底層金屬與錫會生成金屬間化合物。

    了解了焊接方式，那么它的焊接過程呢？

            往下看...

    PCB的焊接過程的核心又是什么呢？

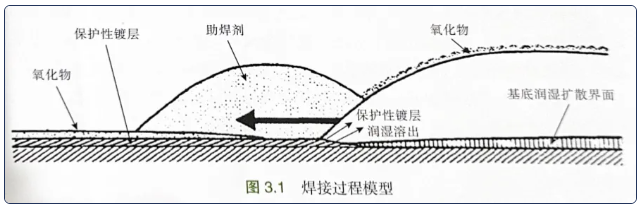

      焊接過程的核心是兩個界面的反應過程:

       ① 保護性鍍層的溶出；

       ② 焊接基底的界面擴散。

     其主要發生在焊料潤濕焊盤的最前端，也就是潤濕過渡層。

     靠近保護性鍛層一側的帶狀區域?yàn)楸Ｗo(hù)層金屬元素?cái)U(kuò)散層，發生保護性鍍層的溶出;

     而靠近焊料一側的帶狀區域，由于前端金屬保護層的溶出，焊接基底金屬與焊料接觸，IMC由此處開始形成并生長，因而形貌粒度較大，此為焊接金屬擴散層，發生焊接基底界面反應。

     聊聊焊接過程，就要談到焊接不良了，你遇到過焊接不良嗎，那造成焊接不良的因素又有哪些呢？

               ...

    引起焊接不良的三種因素

       PCB/PCBA焊接不良可分為3種情況：

        Ⅰ、PCB的焊盤可焊性不良；

        Ⅱ、焊接元器件的引線可焊性不良；

        Ⅲ、焊接組裝生產條件異常導致的焊接不良。

最后，對于PCB本身的可焊性不良，它的影響因素通常都有哪些呢？

               ...

     影響因素

       01 表面氧化

   焊盤表面經涂敷處理后，如果表面未清洗干凈，可能會殘留氯離子和酸性雜質--它們?cè)诳諝庵械难鹾退拈L時間作用下會使鍍層氧化，降低焊盤的可焊性。即使PCB清洗干凈，而由于存儲環境不良，如長時間存放在潮濕空氣或者含有酸、堿等物質的氣氛中，焊盤表面也會逐漸發生氧化而出現表面異色等現象，造成可焊性不良。

       02 外來污染

   焊盤表面的外來污染物，會抑制助焊劑的活性，導致焊盤潤濕前的清潔度不佳，從而引起潤濕能力的下降，造成可焊性不良。

       03 鍍層質量異常

   保護性鍍層厚度太薄、不連續、有針孔或劃痕、存在腐蝕等現象，無法對基底金屬起到良好的保護作用時，會導致基底金屬露出，發生氧化，從而影響焊接性能。
